CNC Máy công cụ, EDM, Cắt dây HanKOOKook NSD Model 510 japan

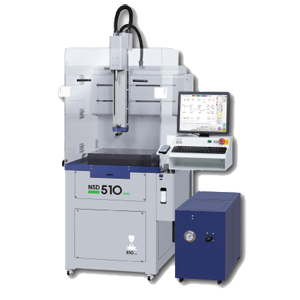

NSD-510 rất độc đáo. Đây là một Driller EDM nhỏ, nhưng có tất cả các chức năng khoan CNC của máy tự động hoàn toàn của NSD bên trong máy này ngoại trừ ATC và AGC.
X, Y, Z Du lịch: 510 x 300 x 250 mm (20,08 "x 11,81" x 9,84 ")
NHỮNG ĐẶC ĐIỂM CHÍNH
● Công nghệ CNC của NSD được bao gồm.
Máy NSD là máy tính Real dựa trên máy CNC CNC. Bạn có thể tải trực tiếp các tệp DXF hoặc các chương trình NC, điều chỉnh chi tiết các công nghệ EP. Nó kiểm tra% hao mòn điện cực và tự động bù các thông số. Điều này rất quan trọng để đảm bảo thâm nhập vào các lỗ.
Thậm chí nó có thể kiểm soát độ sâu lỗ hoặc khoan lỗ mù.
● 3 ~ 4 Bơm cho mỗi mục đích / Điều khiển độ dẫn tự động
Công suất 3 pha có hiệu quả hơn nhiều so với công suất 2 pha. Máy bơm chính của NSD có động cơ 3 pha mạnh mẽ.
Ngoài ra các mô hình của chúng tôi có thêm hai máy bơm cho mỗi mục đích. Một là cho bộ lọc thứ hai và hai là cho Ion Exchange Resin.
Máy khoan NSD EDM thậm chí còn có cảm biến độ dẫn riêng và chạy bơm ion tự động để giữ độ dẫn.
● Dễ sử dụng cho bất cứ ai
Phần mềm NSD rất dễ sử dụng.
Người dùng phải nhập độ dày của vật liệu và sau đó có thể bắt đầu khoan.
Người dùng không phải biết mức tiêu thụ của vật liệu.
Người dùng không phải lo lắng về việc thâm nhập, máy NSD sẽ làm mọi thứ.
● Thay đổi công cụ tự động 18 điện cực (Có sẵn vòng lặp)
Thiết bị cần thiết nhất là Auto Tool Change để khoan nhiều lỗ trong quy trình liên tục. Nếu ATC quá nhỏ, nó có thể gây bất tiện.
Với máy NSD, bạn có thể đặt 18 điện cực cùng một lúc. Ngoài ra, bạn có thể đặt hàng Thanh công cụ 36 lỗ (2 hàng). Thêm vào đó, bạn có thể lặp chúng.
● Khoan liên tục ngay cả khi nhỏ hơn 0,3mm
Hình ảnh này là một mẫu của 1000 lỗ bằng cách sử dụng điện cực 0,2mm.
Máy NSD là tốt nhất cho các loại công việc liên tục như khuôn LED hoặc PCB.
● Hướng dẫn phụ loại di chuyển kép, điện cực 700mm có sẵn
Người dùng có thể giảm chi phí bằng cách sử dụng điện cực 700mm. Nó làm cho vòng quay của điện cực ổn định để máy có thể chính xác hơn.
● Có thể khoan ø6.0
Nếu bạn muốn khoan lỗ lớn hơn ø3.0, chỉ cần hỏi chúng tôi về một số tùy chọn đơn giản.
● Bàn đá granite rộng và thấp
Bàn làm việc bằng đá granite chất lượng cao rộng, thấp và mở được cung cấp. Điều này làm cho bạn xử lý các vật liệu lớn và nặng một cách dễ dàng và an toàn.
● Máy khoan EDM lớn đòi hỏi công nghệ cao
Tạo mũi khoan EDM kích thước nhỏ rất dễ, nhưng nếu bạn muốn tạo một mũi khoan EDM lớn, có rất nhiều vấn đề khó khăn bạn phải giải quyết vì tính chính xác.
HANKOOK NSD có các công nghệ giữ độ chính xác của độ cao, độ bền trong khi thực hiện mũi khoan EDM kích thước lớn này.
● Tốt nhất cho vòi khoan
Bạn có thể khoan vòi dễ dàng và hoàn hảo với NSD-1000K, chẳng hạn như vòi phun trên khuôn nhựa dài và dày.
THÔNG SỐ KỸ THUẬT SẢN PHẨM
| NSD-510 | NSD-530K | NSD-640K | |
|---|---|---|---|
| Kích thước bảng X x Y (mm) | 500 × 400 | 940 × 450 | 940 × 450 |
| Khoảng cách di chuyển X x Y x Z x W (mm) | 510 × 300x250x440 | 550 × 300x360x640 | 650 × 400x360x640 |
| Tối đa trọng lượng phôi (kg) | 100 | 300 | 300 |
| Đường kính điện cực (mm) | 0,3 ~ 3.0 | 0,3 ~ 3.0 (Tùy chọn 0.1 ~ hoặc ~ 6.0) | 0,3 ~ 3.0 (Tùy chọn 0.1 ~ hoặc ~ 6.0) |
| Chiều dài điện cực (mm) | lên đến 500 | lên tới 700 | lên tới 700 |
| Kích thước máy công cụ W x D x H (mm) | 1450 × 1400 × 2200 | 1780 × 1480 × 2600 | 1780 × 1580 × 2600 |
| NSD-750K | NSD-1000K | NSD-8000G | |
|---|---|---|---|
| Kích thước bảng X x Y (mm) | 1140x580 | 1200 × 710 | 1200 × 800 |
| Khoảng cách di chuyển X x Y x Z x W (mm) | 754 × 455x360x640 | 1050 × 600x360x640 | 1300 × 800x360x640 |
| Tối đa trọng lượng phôi (kg) | 500 | 1000 | 1000 |
| Đường kính điện cực (mm) | 0,3 ~ 3.0 (Tùy chọn 0.1 ~ hoặc ~ 6.0) | 0,3 ~ 3.0 (Tùy chọn 0.1 ~ hoặc ~ 6.0) | 0,3 ~ 3.0 (Tùy chọn 0.1 ~ hoặc ~ 6.0) |
| Chiều dài điện cực (mm) | lên tới 700 | lên tới 700 | lên tới 700 |
| Kích thước máy công cụ W x D x H (mm) | 1910 × 1980 × 2700 | 2910 × 1480 × 2560 | 2800 × 1430 × 2500 |
